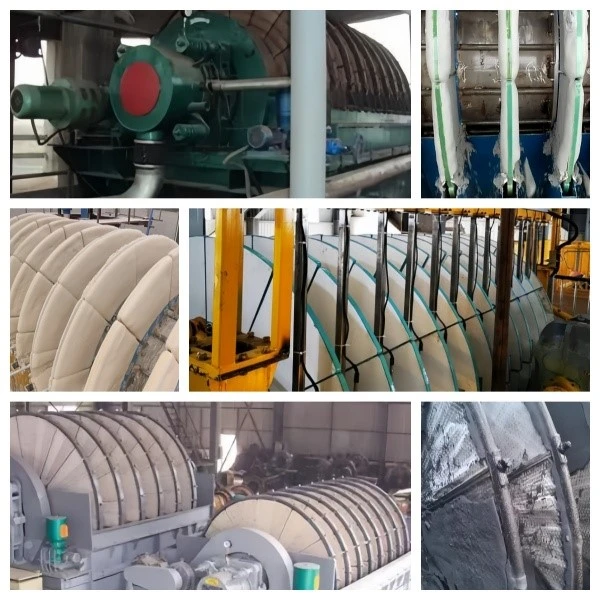

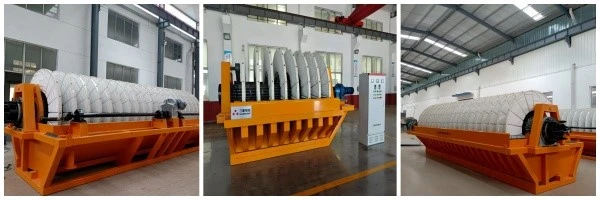

معدات ترشيح الفراغ من نوع القرص
مرشح التفريغ القرصي عبارة عن وحدة فصل سائل صلبة مفرغة متواصلة-مصممة للاستخدام في صناعات التعدين وغسل الفحم والمعادن والصناعات الكيميائية وحماية البيئة. تتوفر المعدات بأقراص مرشح بأقطار 2100 مم و3100 مم و4100 مم، مما يوفر مساحة ترشيح تتراوح من 10 إلى 260 مترًا مربعًا، لتلبية متطلبات القدرة الإنتاجية للعمليات الصغيرة والمتوسطة والكبيرة الحجم. إنها مناسبة لنزح المياه من الملاط المعدني والحمأة والملاط الكيميائي بأحجام جسيمات تتراوح من 30 إلى 220 شبكة.
أقراص الفلتر مصنوعة من مواد بلاستيكية هندسية عالية القوة- ومزودة بتحكم في سرعة التردد-متغير، وأختام طرفية ثلاثية الأعمدة-، وتشحيم تلقائي وتنظيف قماش الفلتر عبر الإنترنت. من خلال توفير درجة عالية من التشغيل الآلي، ومقاومة التآكل والتآكل، والتشغيل المستقر، فإن الوحدة قادرة على إجراء عمليات نزح المياه من المواد بشكل مستمر لفترات طويلة، وتحقيق التوازن بين كفاءة نزح المياه وتكاليف التشغيل -على المدى الطويل.
المعلمات التقنية الرئيسية
| اسم | قطر قرص التصفية (مم) |
منطقة التصفية (m²) |
عدد أقراص التصفية |
عدد مراوح الفلتر لكل قرص | قوة محرك المغزل (كيلوواط) |
خلط قوة المحرك (كيلوواط) |
قوة مضخة الفراغ (كيلوواط) |
قدرة المعالجة (t/h) |
حجم المخطط التفصيلي الطول × العرض × الارتفاع (مم) |
|
| زبغ-10 | 2100 | 10 | 2 | 20 | 2.2 | 3 | 22 | 6-10 | 2535×2450×2690 | |
| زبغ-20 | 2100 | 20 | 4 | 20 | 3 | 4 | 37 | 12-17 | 3315×2450×2690 | |
| زبغ-30 | 2100 | 30 | 6 | 20 | 4 | 5.5 | 55 | 15-30 | 4095×2450×2690 | |
| زبغ-40 | 2100 | 40 | 8 | 20 | 5.5 | 7.5 | 75 | 20-40 | 4875×2450×2690 | |
| زبغ-60 | 2100 | 60 | 12 | 20 | 5.5 | 7.5 | 75 | 30-60 | 5990×2450×2690 | |
| زبغ-80 | 2100 | 80 | 16 | 20 | 7.5 | 11 | 132 | 40-80 | 7550×2450×2690 | |
| زبغ-100 | 2100 | 100 | 20 | 20 | 7.5 | 11 | 165 | 50-100 | 9570×2450×2690 | |
| زبغ-60 | 3100 | 60 | 5 | 20 | 5.5 | 7.5 | 90 | 36-50 | 4735×4205×3700 | |
| زبغ-72 | 3100 | 72 | 6 | 20 | 7.5 | 11 | 110 | 43-60 | 5235×4205×3700 | |
| زبغ-84 | 3100 | 84 | 7 | 20 | 7.5 | 11 | 132 | 50-70 | 5735×4205×3700 | |
| زبغ-96 | 3100 | 96 | 8 | 20 | 7.5 | 15 | 165 | 48-96 | 6235×4205×3700 | |
| زبغ-200 | 4100 | 200 | 10 | 20 | 15 | 18.5 | 250 | 100-200 | 7210×5090×4480 | |
| زبغ-260 | 4100 | 260 | 13 | 20 | 18.5 | 22 | 280 | 130-260 | 8710×5090×4480 | |
مبدأ التشغيل
يستخدم مرشح تفريغ القرص محركًا متغير السرعة-، وعلبة تروس تخفيض ومحرك تروس مفتوح-لتدوير أقراص المرشح بسرعة ثابتة؛ يتم غمر أقراص الفلتر جزئيًا في خزان الملاط. يؤدي تشغيل مضخة التفريغ إلى حدوث فرق في الضغط، مما يتسبب في التصاق المواد الصلبة الموجودة في الملاط بقماش المرشح وتشكيل كعكة المرشح، بينما يتم تفريغ المرشح عبر مروحة المرشح ورأس التوزيع؛ بمجرد تدوير أقراص الفلتر خارج مستوى السائل، يستمر نزح الماء بالتفريغ في تقليل محتوى الرطوبة في عجينة الفلتر. عند الوصول إلى موضع التفريغ، يتم نزع كعكة الفلتر باستخدام مزيج من التنظيف العكسي للهواء والكاشطات؛ يتم بعد ذلك نقل المادة بعيدًا بواسطة الحزام الناقل، بينما تدخل قطعة قماش المرشح، بعد تنظيفها، -مرة أخرى إلى منطقة الملاط لاستئناف الدورة. العملية برمتها تعمل بشكل مستمر دون انقطاع.
